芯科普 | 一文了解存储主流配置MCP
2023年03月08日



MCP,全称是Multi-Chip-Package,即多芯片封装,多芯片封装(MCP)技术可以将Flash、DRAM等不同规格的芯片利用系统封装方式整合成单一芯片,也就是表面上看起来像一个芯片,但其中含有多个芯片。各芯片通过堆叠封装集成在一起,可实现较高的性能密度、更好的集成度、更低的功耗、更大的灵活性、更小的成本,能适应各种终端设备节省空间的发展趋势。

MCP技术发展的关键在于封装厚度的控制及测试的问题。一般来说,MCP所堆叠的记忆体晶片数量愈多,它的厚度也将随之增加,所以在整个设计过程中需控制晶片的厚度以减少晶片堆叠的空间。


MCP的组成是Flash+SDRAM的结构,目前主要有以下几种组合:Nand Based MCP(nMCP)、eMMC-Based MCP (eMCP)、UFS-Based MCP (uMCP)、NOR-Based MCP,组合的方式减少了电路板上芯片的数量,减少了PCB的占用面积,更适合智能手机、智能穿戴等空间受限的移动设备使用。

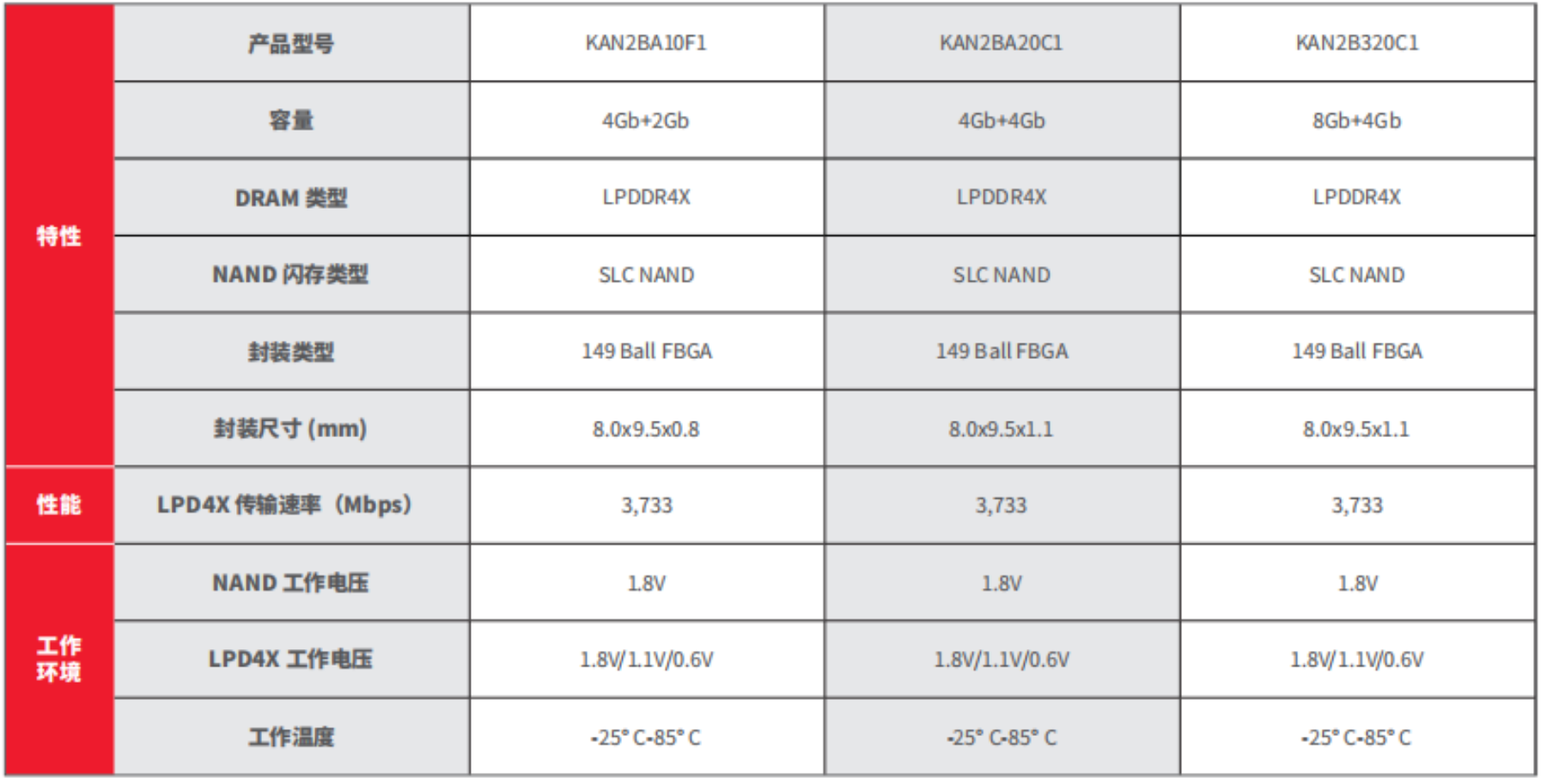

其中KOWIN nMCP 智慧物联核芯小精灵,集成了SLC NAND和LPDDR4X,容量组合包括4Gb+2Gb、4Gb+4Gb、8Gb+4Gb,超低功耗,满足物联网等领域对低功耗的需求。

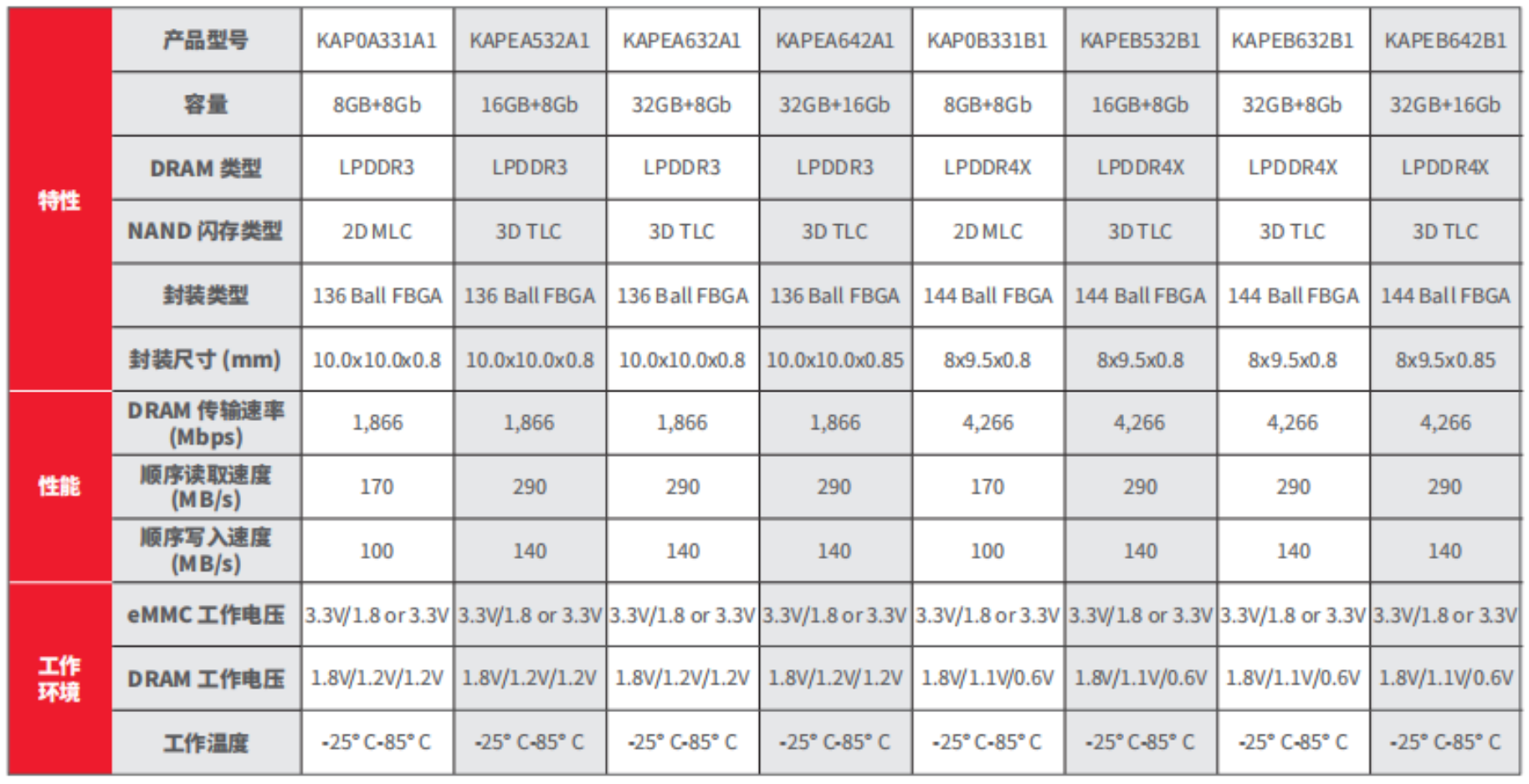

KOWIN eMCP智能终端贴芯小精灵,集成了eMMC和LPDDR,eMMC与LPDDR之间隔离设计,有效减低信号干扰,稳定数据传输速率,让系统运行更流畅!

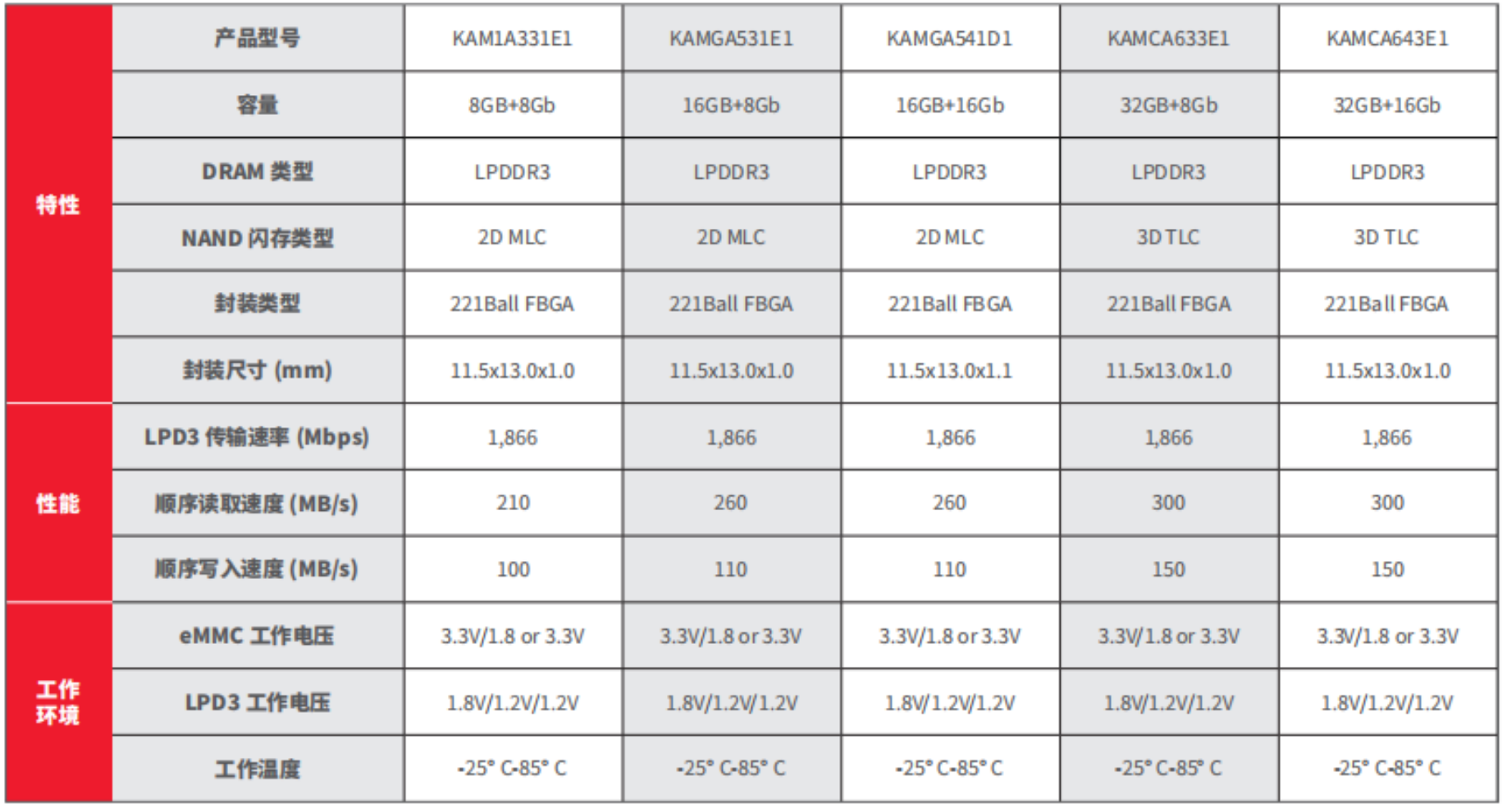

image.pngKOWIN ePOP智能穿戴创芯小精灵,集成了eMMC和LPDDR,采用在主芯片上(Package on Package)贴片的封装方式,让智能穿戴装置更轻薄!


uMCP则是集成了UFS和LPDDR,小体积和高性能成为5G智能手机的主流配置!

因此,eMCP、ePOP、uMCP等多芯片封装的嵌入式存储芯片主要应用领域为智能手机、智能穿戴、平板电脑等移动智能终端设备,nMCP多芯片封装的嵌入式存储芯片主要应用于5G通信模块、物联网模块等领域。
